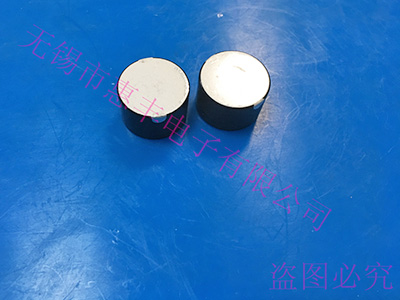

K2,Φ18x8.0圓柱
| 元件尺寸（單位：mm） |
| 外徑 |
內徑 |
厚度 |
| Φ18 |
- |
8.0 |
1、應用：
適用不詳。
2、主要性能參數：
2.1 厚度頻率: Fst=240KHz
2.2 靜態電容: CT=770pF±12.5%
2.3 誘電損失: tanδ=max.2%
2.4 機電耦合系數：Kp≥0.65
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

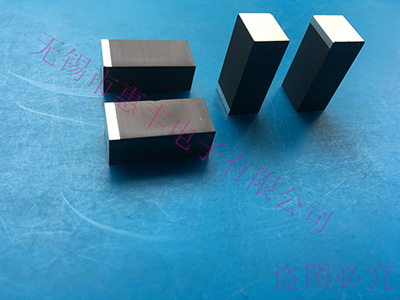

L1,11.8x9.5x26.5圓柱
| 元件尺寸（單位：mm） |
| 長度 |
寬度 |
高度 |
| 11.8 |
9.5 |
26.5 |
1. 應用：
適用不詳。
2、主要性能參數：
2.1 頻率: Fr=60KHz
2.2 靜態電容: CT=55pF~85pF
2.3 誘電損失: tanδ=max.0.8%
2.4 壓電應變常數：d33≥305P/N
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

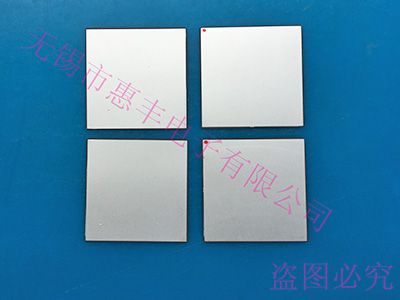

L1,38.1x38.1x0.2方片
| 元件尺寸（單位：mm） |
| 長 |
寬 |
高度 |
| 38.1 |
38.1 |
0.2 |
1. 應用：
適用不詳。
2、主要性能參數：
2.1 頻率: Fr=47KHz
2.2 靜態電容: CT=96500pF±12.5%
2.3 誘電損失: tanδ=max.0.7%
2.4 機電耦合系數：Keff≥0.47
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

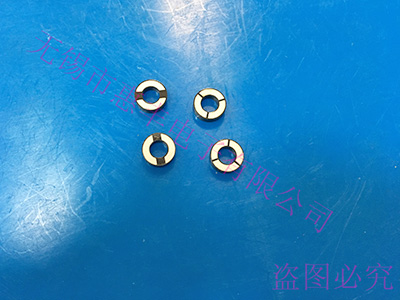

L1,Φ8Φ4.2x2.4三分電極
| 元件尺寸（單位：mm） |
| 外徑 |
內徑 |
厚度 |
| Φ8.4 |
Φ4.2 |
2.4 |
1、應用：
溫度穩定性好，用于高頻（60-150kHz）功率超聲換能器。
2、主要性能參數：
2.1 頻率: Fr=175KHz
2.2 靜態電容: CT=63pF±12.5%
2.3 誘電損失: tanδ=max.0.5%
2.4 機電耦合系數：Kp≥0.38
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

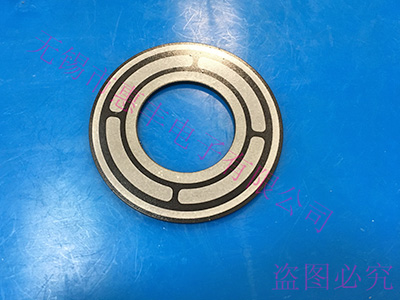

L1,Φ77Φ39x2.6特殊電極
| 元件尺寸（單位：mm） |
| 外徑 |
內徑 |
厚度 |
| Φ77 |
Φ39 |
2.6 |
1、應用：
適用不詳。
2、主要性能參數：
2.1 誘電損失: tanδ=max.0.5%
2.2 壓電應變常數：d33≥300P/N
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms
P5HF,Φ6x5.0圓柱
| 元件尺寸（單位：mm） |
| 外徑 |
內徑 |
厚度 |
| Φ6 |
- |
5.0 |
1、應用：
適用于超聲清洗。
2、主要性能參數：
2.1 頻率: Fr=218KHz
2.2 靜態電容: CT=170pF±12.5%
2.3 誘電損失: tanδ=max.2%
2.4 壓電應變常數：d33≥650P/N
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

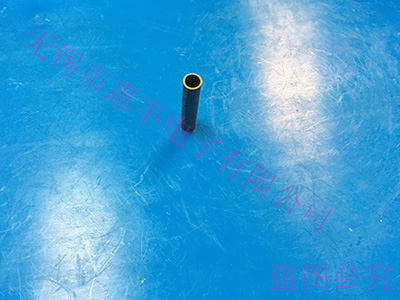

P5HF,Φ7xΦ5.6x35圓管
| 元件尺寸（單位：mm） |
| 外徑 |
內徑 |
高度 |
| Φ7 |
Φ5.6 |
35 |
1、應用：
薄壁圓管，利用管壁收縮，做噴墨泵等。
2、主要性能參數：
2.1 頻率: Fr=103KHz
2.2 靜態電容: CT=26nF±12.5%
2.3 誘電損失: tanδ=max.2%
2.4 機電耦合系數：K31≥0.18
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

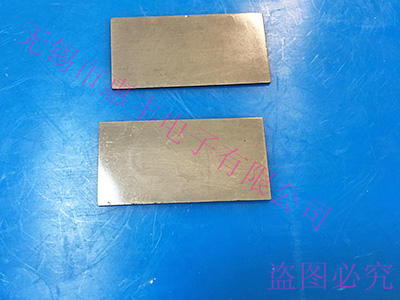

P44,50x25x1.0條片
| 元件尺寸（單位：mm） |
| 長度 |
寬度 |
厚度 |
| 50 |
25 |
1.0 |
1、應用：
應用不詳。
2、主要性能參數：
2.1 頻率: Fr=31.6kHZ
2.2 靜態電容: CT=16nF±12.5%
2.3 誘電損失: tanδ=max.0.5%
2.4 壓電應變常數：d33≥310P/N
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms
P44,Φ20x13雙側卷
| 元件尺寸（單位：mm） |
| 外徑 |
內徑 |
厚度 |
| Φ20 |
- |
13 |
1、應用：
應用不詳。
2、主要性能參數：
2.1 頻率: Fr=109KHz
2.2 諧振阻抗: Zr=max. 300Ω
2.3 靜態電容: CT=275pF±12.5%
2.4 誘電損失: tanδ=max.0.5%
2.5 壓電應變常數：d33≥300P/N
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

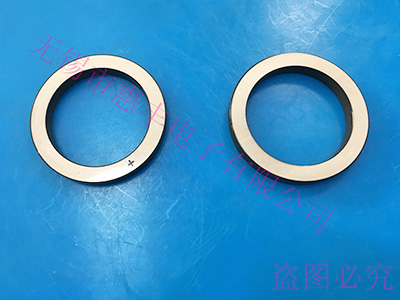

P44,Φ51.1Φ39x6.35環片
| 元件尺寸（單位：mm） |
| 外徑 |
內徑 |
厚度 |
| Φ51.1 |
Φ39 |
6.35 |
1、應用：
溫度穩定性好，用于高頻（60-150kHz）功率超聲換能器。
2、主要性能參數：
2.1 頻率: Fr=220KHz
2.2 靜態電容: CT=1600pF±12.5%
2.3 誘電損失: tanδ=max.0.5%
2.4 機電耦合系數：Keff≥0.50
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

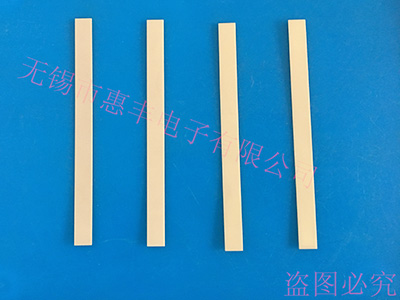

P51,105.6x8x0.3條片
| 元件尺寸（單位：mm） |
| 長度 |
寬度 |
厚度 |
| 105.6 |
8 |
0.3 |
1、應用：
適用醫療B超晶片。
2、主要性能參數：
2.1 誘電損失: tanδ=max.2%
2.2 壓電應變常數：d33≥490P/N
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

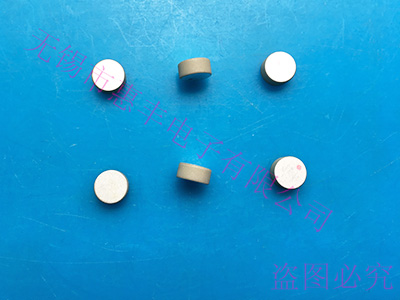

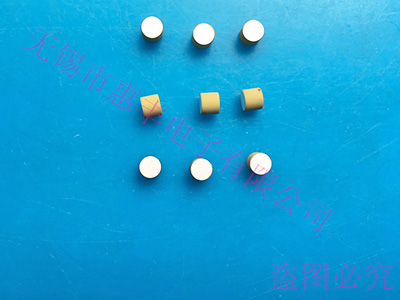

P51,Φ8.4x3.9圓柱
| 元件尺寸（單位：mm） |
| 外徑 |
內徑 |
厚度 |
| Φ8.4 |
- |
3.9 |
1. 應用：
適用不詳。
2、主要性能參數：
2.1 頻率: Fr=210KHz
2.2 靜態電容: CT=310pF±12.5%
2.3 誘電損失: tanδ=max.2%
2.4 壓電應變常數：d33≥490P/N
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

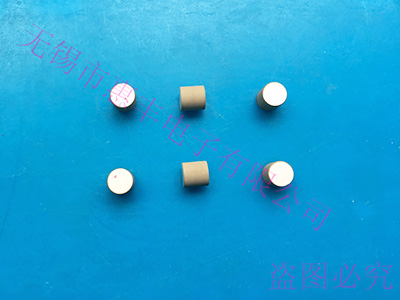

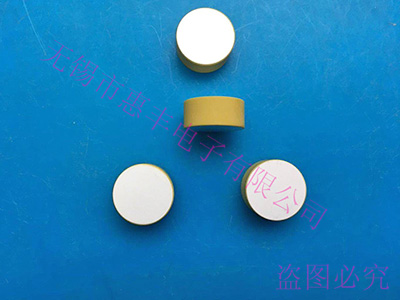

P51,Φ9.9x9.9圓柱
| 元件尺寸（單位：mm） |
| 外徑 |
內徑 |
厚度 |
| Φ9.9 |
- |
9.9 |
1、應用：
適用不詳。
2、主要性能參數：
2.1 頻率: Fr=126KHz
2.2 靜態電容: CT=170pF±12.5%
2.3 誘電損失: tanδ=max.2%
2.4 壓電應變常數：d33≥490P/N
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms
